Laser-Kunststoffschweißen
für biobasierte Materialien

Erfahren Sie mehr

Story

Für die innovative, biobasierte Sporttrinkflasche von FassiBottle wurde eine automatisierte Lösung zum Laser-Kunststoffschweißen des Ventils entwickelt.

Branche

Konsumgüter

Material

Biobasierter Kunststoff PE-HD (Zuckerrohrbasis)

Verfahren

Laser‑Durchstrahlschweißen: 980nm

Die Herausforderung

Das ursprüngliche Ventilkonzept bestand aus mehreren Einzelteilen (Ventil, Dichtung, Mutter) und brachte sowohl fertigungstechnische als auch funktionale Herausforderungen mit sich.

  • Aufwändige manuelle Montage mehrere Einzelteile und Prozessschritte
  • Erhöhter Fertigungsaufwand längere Montagezeiten und höhere Kosten
  • Öffnung durch Endverbraucher möglich Risiko für Dichtigkeit und Produktionssicherheit
  • Nicht optimal für Automatisierung erschwerte Umsetzung in der Serienfertigung

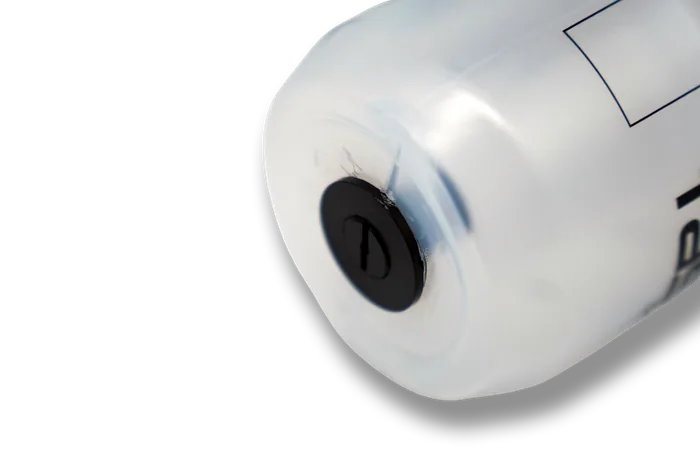

Fertig verschweißte Trinkflasche mit eingesetztem Ventil

Die Lösung

Durch den Einsatz des Laser-Kunststoffschweißens wird das Ventil direkt und dauerhaft mit dem Flaschenkörper verbunden.

  • Ventil einsetzen Einlegen des Ventils in den Flaschenkörper
  • Positionieren Präzise Ausrichtung für eine reproduzierbare Verbindung
  • Laser-Kunststoffschweißen Partikelfrei, schnell und hochpräzise
  • Qualitätsprüfung Dichtigkeits- und Sichtprüfung im Inline-Prozess

Der Prozess in Bildern

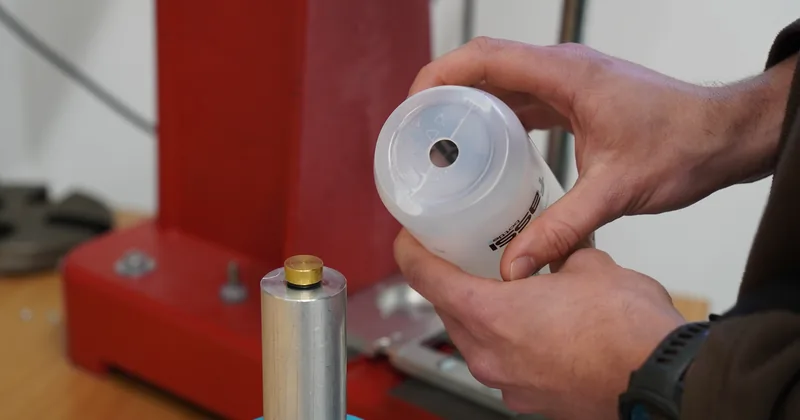

  1. Stanzen des Lochs für das Ventil im Flaschenkörper

    1. Stanzen des Lochs für das Ventil

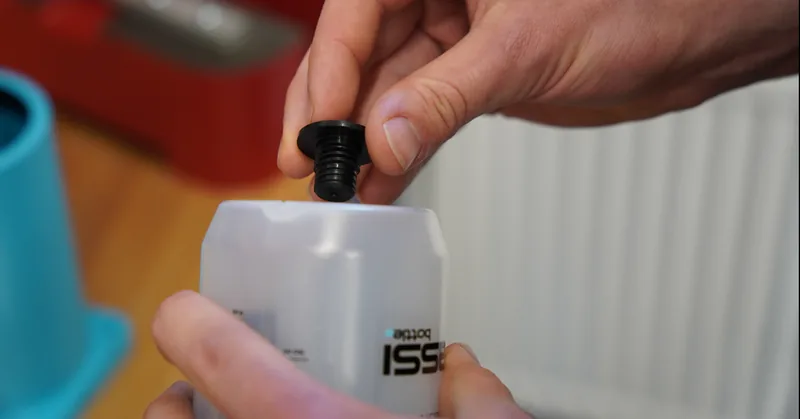

  2. Einsetzen und Positionieren des Ventils

    2. Positionierung des Ventils

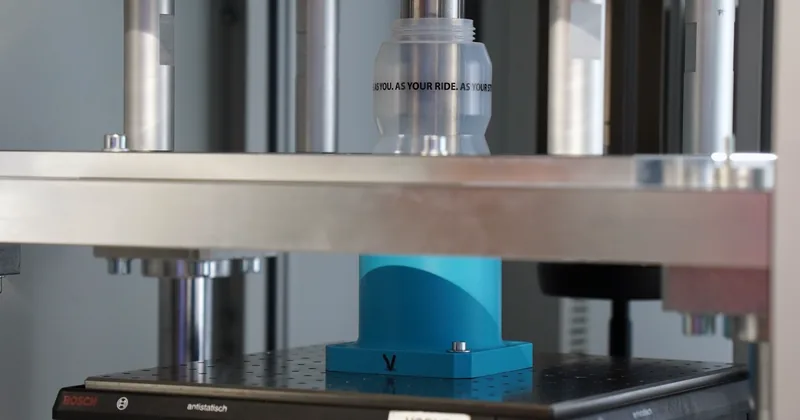

  3. Laser-Kunststoffschweißen des Ventils in der Anlage

    3. Laser-Kunststoffschweißen für eine dauerhafte Verbindung

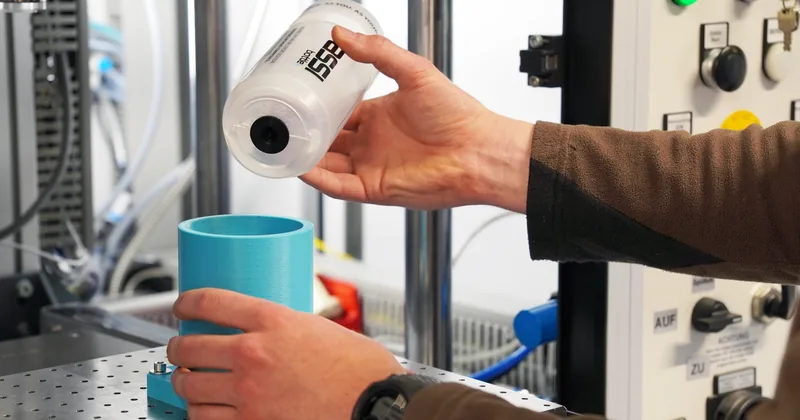

  4. Manuelle Sichtprüfung der fertigen Flasche

    4. Zusätzliche manuelle Qualitätsprüfung

Die Ergebnisse

Dauerhafte Verbindung

Unlösbare Ventilverbindung sorgt für maximale Dichtigkeit und Produktsicherheit.

Partikelfreier Prozess

Keine Verunreinigungen im Trinksystem - ideal für Lebensmittelanwendungen.

Automatisierbare Fertigung

Kurze Zykluszeiten und hohe Prozessgeschwindigkeit für eine effiziente Serienproduktion.

Wirtschaftliche Lösung

Weniger Ersatzteile, reduzierbare Montageaufwände und geringere Kosten

Übertragbare Anwendungen

Unsere Lösung eignet sich für viele Anwendungen, bei denen Kunststoffkomponenten dauerhaft und sicher verbunden werden müssen.

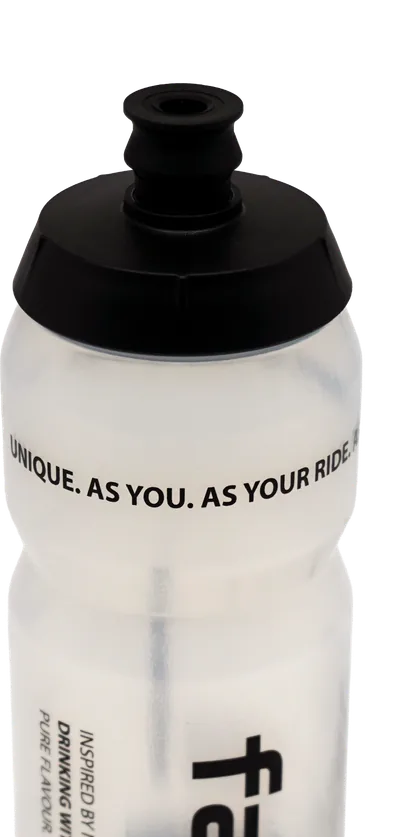

Sporttrinkflasche von FassiBottle
